MINI F60 – Αναβίωση 7DCT300 μετά από ολική ηλεκτρολογική καταστροφή

MINI F60 – Full 7DCT300 Transmission Revival After Complete Electrical Failure

Εισαγωγή

Το συγκεκριμένο MINI F60 προσκομίστηκε στο BMW EXPERT ATHENS σε κατάσταση πλήρους ακινησίας.
Το όχημα είχε υποστεί εκτεταμένη ηλεκτρολογική καταστροφή, με προηγούμενες αποτυχημένες προσπάθειες επισκευής, αντικαταστάσεις χωρίς διάγνωση και σοβαρές αλλοιώσεις στον καλωδιακό κορμό.

Το κιβώτιο GETRAG 7DCT300 είχε χαρακτηριστεί «μη επισκευάσιμο», ενώ το TCU δεν επικοινωνούσε αξιόπιστα με το όχημα.

Αρχική Διάγνωση

Η διάγνωση ξεκίνησε όχι με ανταλλακτικά, αλλά με ανάλυση αρχιτεκτονικής οχήματος:

Απουσία σταθερής επικοινωνίας PT-CAN

LIN bus με διακοπές και λάθος τερματισμούς

Πολλαπλά σφάλματα σε BDC, Airbag, EPS, TCU

Ανεξέλεγκτες πτώσεις τάσης σε γραμμές 30, 30B και 31

Ενδείξεις εσωτερικού short σε ηλεκτρονική μονάδα

Εξοπλισμός & Εργαλεία που Χρησιμοποιήθηκαν

Η επισκευή πραγματοποιήθηκε με εργοστασιακού επιπέδου και εξειδικευμένο εξοπλισμό:

BMW Tool32 / EDIABAS (χειροκίνητος έλεγχος ρουτινών TCU)

BDM Interface (πλήρης ανάγνωση & αποκατάσταση Flash / EEPROM)

Bench setup ECU/TCU με σταθεροποιημένο τροφοδοτικό

Logic probing & continuity mapping καλωδίωσης

Μικροηλεκτρονικός εξοπλισμός επισκευής PCB

OEM wiring diagrams & pin-level ανάλυση

Σύγκριση firmware με known-good dumps

Κρίσιμη Ανακάλυψη – TCU Hardware Failure

Κατά την αποσυναρμολόγηση του TCU εντοπίστηκε σοβαρό short σε συστοιχία πυκνωτών 2200μF, το οποίο:

Κατέρρεε τις εσωτερικές γραμμές τροφοδοσίας

Προκαλούσε ασταθή λειτουργία και απώλεια επικοινωνίας στο όχημα

Δημιουργούσε την ψευδαίσθηση “νεκρού” εγκεφάλου

Οι πυκνωτές αντικαταστάθηκαν με ισοδύναμα εξαρτήματα και το TCU επανήλθε σε ηλεκτρικά σταθερή κατάσταση.

Κιβώτιο 7DCT300 – Μηχανική & Λογική Αναβίωση

Ο πελάτης προσκόμισε μεταχειρισμένο κιβώτιο, σε χειρότερη κατάσταση από το αρχικό.

Πραγματοποιήθηκε:

Πλήρης αποσυναρμολόγηση

Μεταφορά λειτουργικών γραναζιών και μηχανικών μερών

Έλεγχος και ευθυγράμμιση shift drums

Επαναφορά encoder θέσεων (24 βήματα / περιστροφή)

Χειροκίνητος έλεγχος ηλεκτροκινητήρων αλλαγής σχέσεων

Το κιβώτιο επανήλθε σε πλήρη λειτουργική κατάσταση.

Εκτεταμένη Ηλεκτρολογική Αποκατάσταση

Το όχημα απαιτούσε ολική ανακατασκευή καλωδίωσης:

Δεξιός καλωδιακός κορμός πλήρως κατεστραμμένος

Πάνω από 130 γραμμές επισκευάστηκαν μία-μία

PT-CAN, LIN, τροφοδοσίες, γειώσεις, αισθητήρες, ενεργοποιητές

Επαναφορά σωστής τοπολογίας bus

Έλεγχος αντίστασης, πτώσης τάσης και θορύβου

Τελικό Αποτέλεσμα

Το MINI F60:

Κινείται κανονικά

Αλλάζει σχέσεις ομαλά

Δεν εμφανίζει σφάλματα κιβωτίου ή TCU

Έχει πλήρη επικοινωνία όλων των μονάδων

Γνωστά Θέματα (ενημερωμένος πελάτης)

Αισθητήρας ύψους εμπρός δεξιά: μηχανικά κατεστραμμένος

Πίσω τακάκια φρένων

EPS: απώλεια encoder μετά από αποσύνδεση μπαταρίας
(απαιτεί BDM recovery – ο πελάτης αρνήθηκε αντικατάσταση)

Introduction

This MINI F60 was delivered to BMW EXPERT ATHENS in a completely immobilized state following extensive electrical damage and multiple unsuccessful repair attempts.
The vehicle had been previously diagnosed as “beyond economical repair”, mainly due to a non-functional GETRAG 7DCT300 dual-clutch transmission and persistent communication failures across multiple control units.

Initial inspection revealed that the issue was not limited to a single module, but rather a systemic electrical collapse, affecting power distribution, CAN/LIN communication, and safety-related systems.

Initial Diagnostic Findings

Instead of replacing components blindly, the diagnosis began with a full system-level analysis of the vehicle’s electrical architecture:

Unstable PT-CAN communication, intermittently dropping offline

LIN bus faults caused by incorrect topology and missing reference grounds

Multiple implausible fault codes across BDC, TCU, Airbag and EPS

Voltage instability on terminals 30, 30B, 15 and 31

Evidence of internal short-circuit conditions in at least one ECU

The transmission control unit (TCU) showed inconsistent behavior: it was partially readable on the bench, but failed to communicate reliably once installed in the vehicle.

Diagnostic Equipment & Methodology

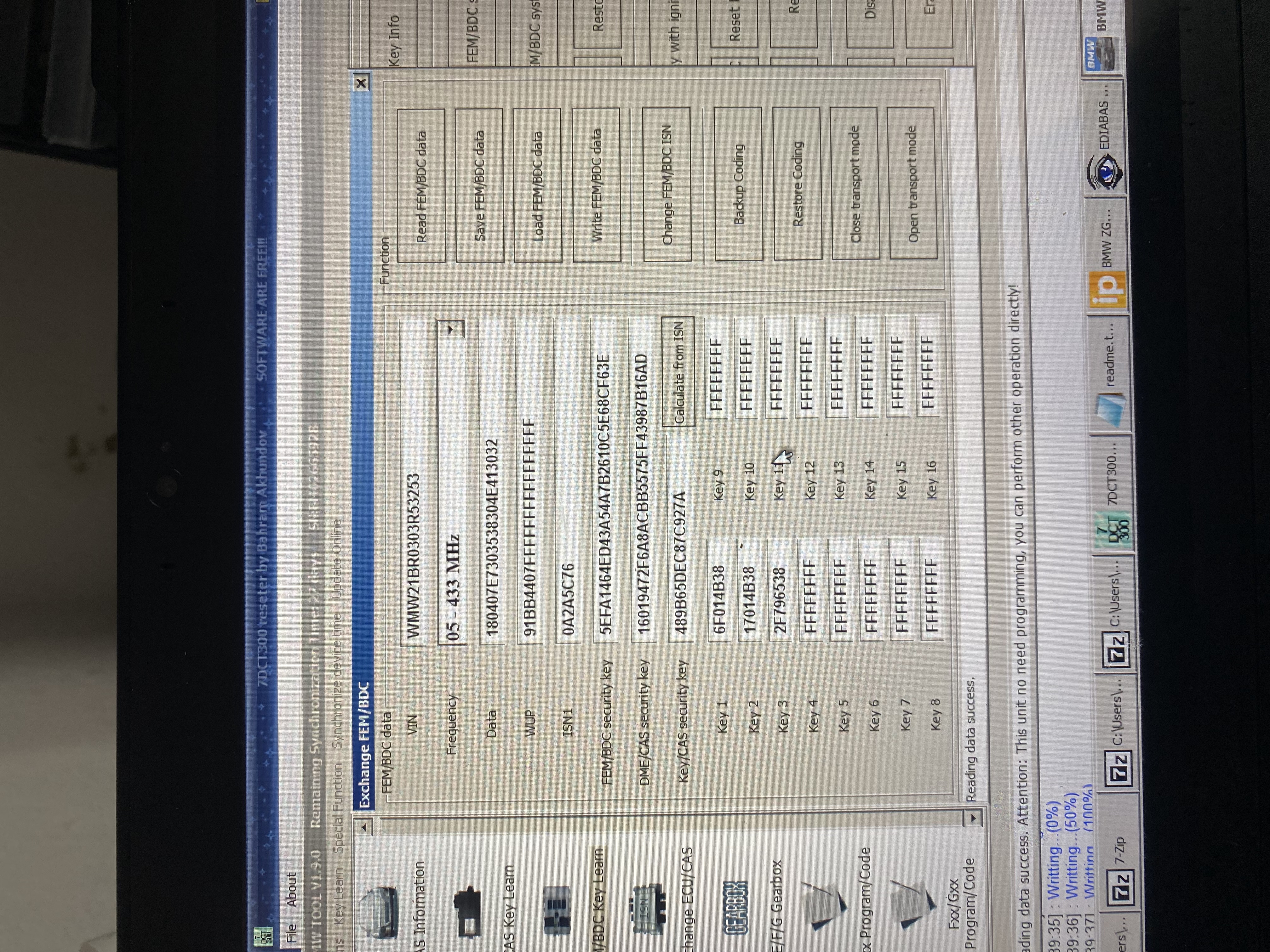

The repair required advanced tooling and non-standard diagnostic procedures, including:

BMW Tool32 / EDIABAS for direct execution of undocumented TCU routines

BDM interface for full Flash and EEPROM access and recovery

ECU/TCU bench operation with stabilized laboratory power supply

Oscilloscope and logic probing for CAN/LIN integrity verification

Microelectronics repair tools for PCB-level intervention

OEM BMW wiring diagrams and pin-level tracing

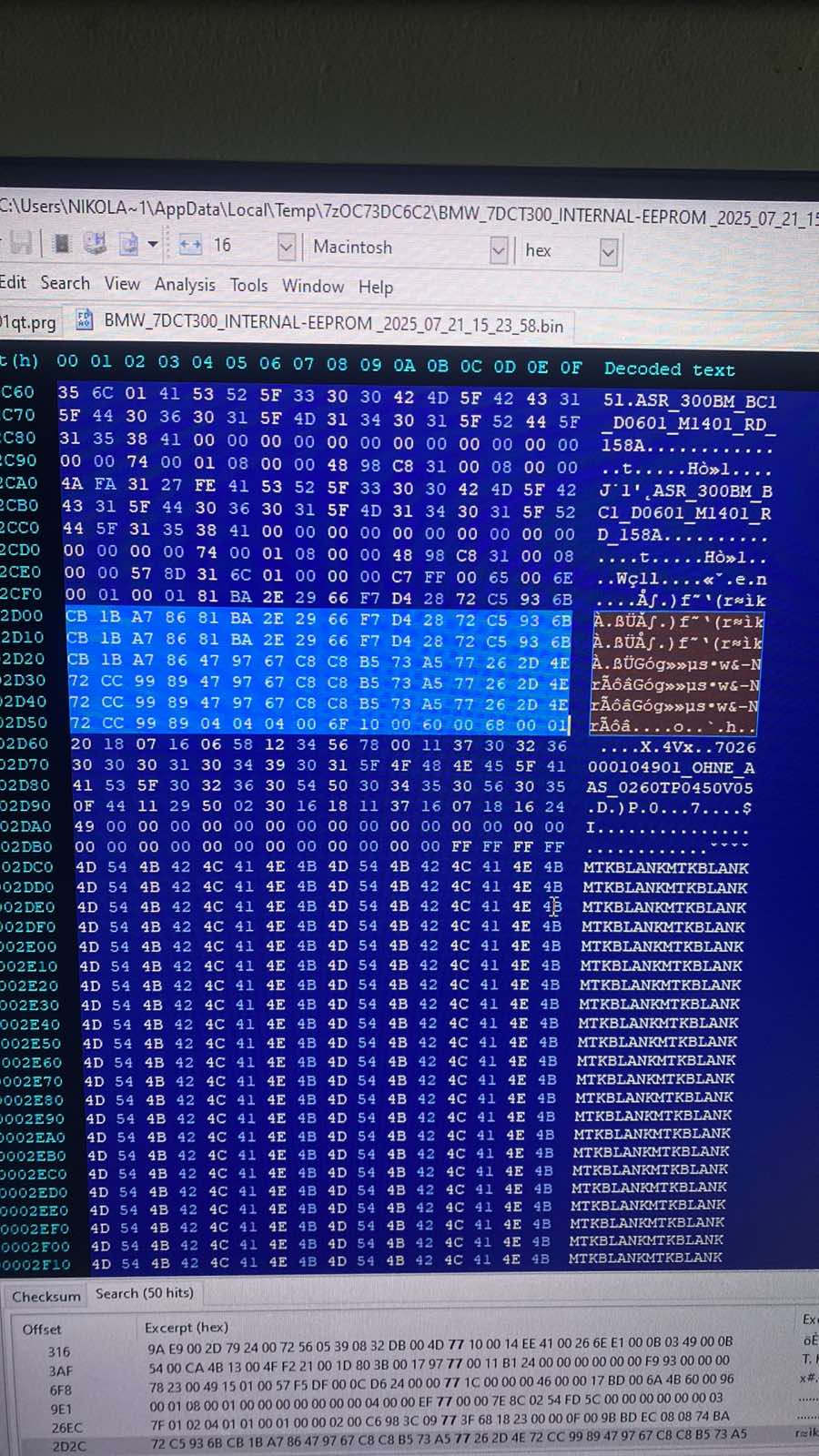

Binary comparison against known-good firmware dumps

This approach allowed isolation of both software-level inconsistencies and hardware-induced faults.

Critical Discovery – TCU Hardware Failure

Upon disassembly of the TCU, a major short circuit was discovered in a high-capacitance power buffer section consisting of three parallel 2200µF capacitors.

This fault caused:

Internal voltage rail collapse under load

Erratic boot behavior

Loss of CAN communication once installed in the vehicle

False symptoms resembling corrupted firmware

All defective capacitors were replaced with electrically equivalent components.
After repair, the TCU exhibited stable power behavior and consistent communication, confirming that the failure was hardware-related rather than purely software-based.

7DCT300 Transmission – Mechanical & Logical Restoration

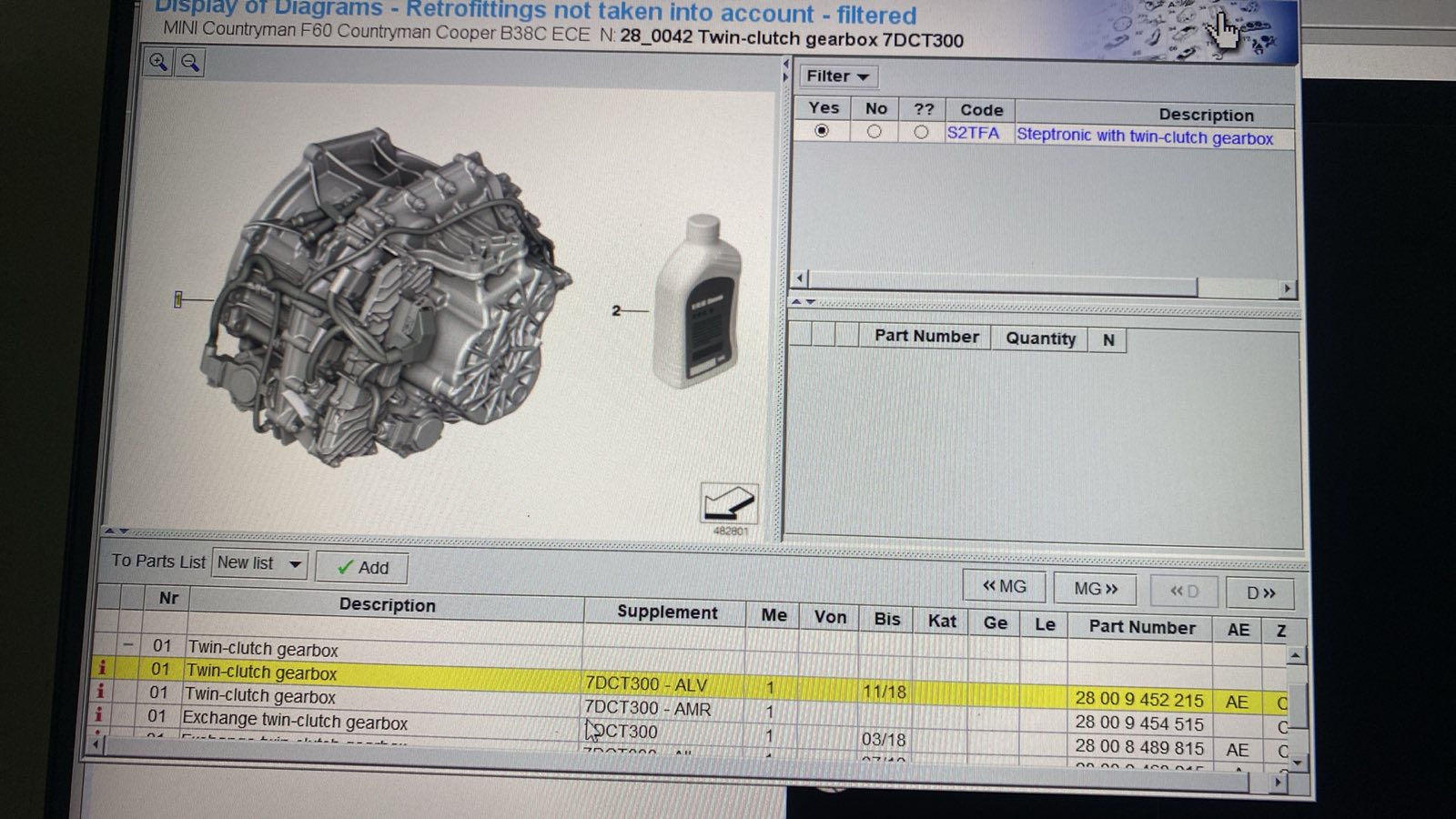

The customer supplied a used replacement transmission, which upon inspection was found to be in worse mechanical condition than the original unit.

A full teardown and rebuild was performed, including:

Transfer of usable gearsets and internal components

Inspection and alignment of dual shift drums

Verification of encoder resolution (24 steps per revolution)

Manual validation of shift motor actuation and overlap

Re-establishment of correct absolute and relative position references

The transmission was reassembled and installed after all mechanical and logical parameters were validated.

Extensive Vehicle Wiring Reconstruction

Due to previous damage and improper repairs, the vehicle required large-scale wiring restoration, particularly on the right-hand side harness.

Work performed included:

Repair and reconstruction of over 130 individual conductors

Restoration of PT-CAN and LIN bus topology

Correction of ground reference points and power distribution paths

Removal of non-OEM splices and unstable junctions

Verification of continuity, resistance, voltage drop and noise levels

All wiring was restored to OEM-equivalent electrical behavior, ensuring long-term stability.

Final Outcome

Following completion of all repairs:

The vehicle starts and drives normally

The 7DCT300 transmission shifts smoothly under all conditions

No transmission or TCU-related faults are present

Full communication across all control units has been restored

A case previously considered irreparable was successfully returned to full operational condition.
